Trafo Merkezi ve YG Sistemleri

Koordinasyon hatası nereden başlar

36 kV ve üzeri gerilimde çalışan bir merkezde koruma seçiciliği, arızanın yalnızca ilgili hattı devre dışı bırakmasını sağlar. Bu hesap proje aşamasında yapılmazsa, bir noktadaki arıza tüm merkezi besleyen ana kesiciyi açar.

Saha etüdüyle başlayan süreçte topraklama direnci ölçülür, tek hat şeması buna göre çıkarılır. Güç transformatörü, YG hücreleri ve koruma röleleri birlikte boyutlandırılır.

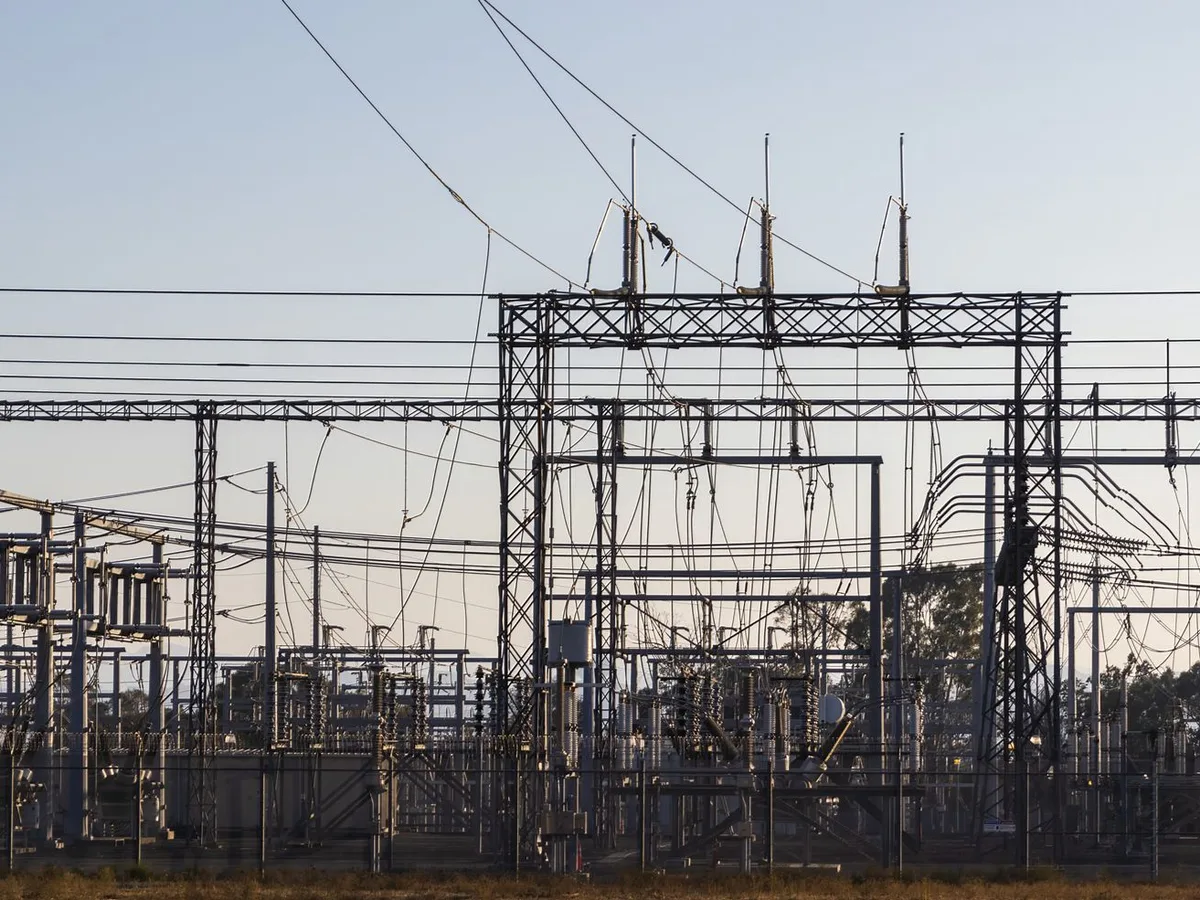

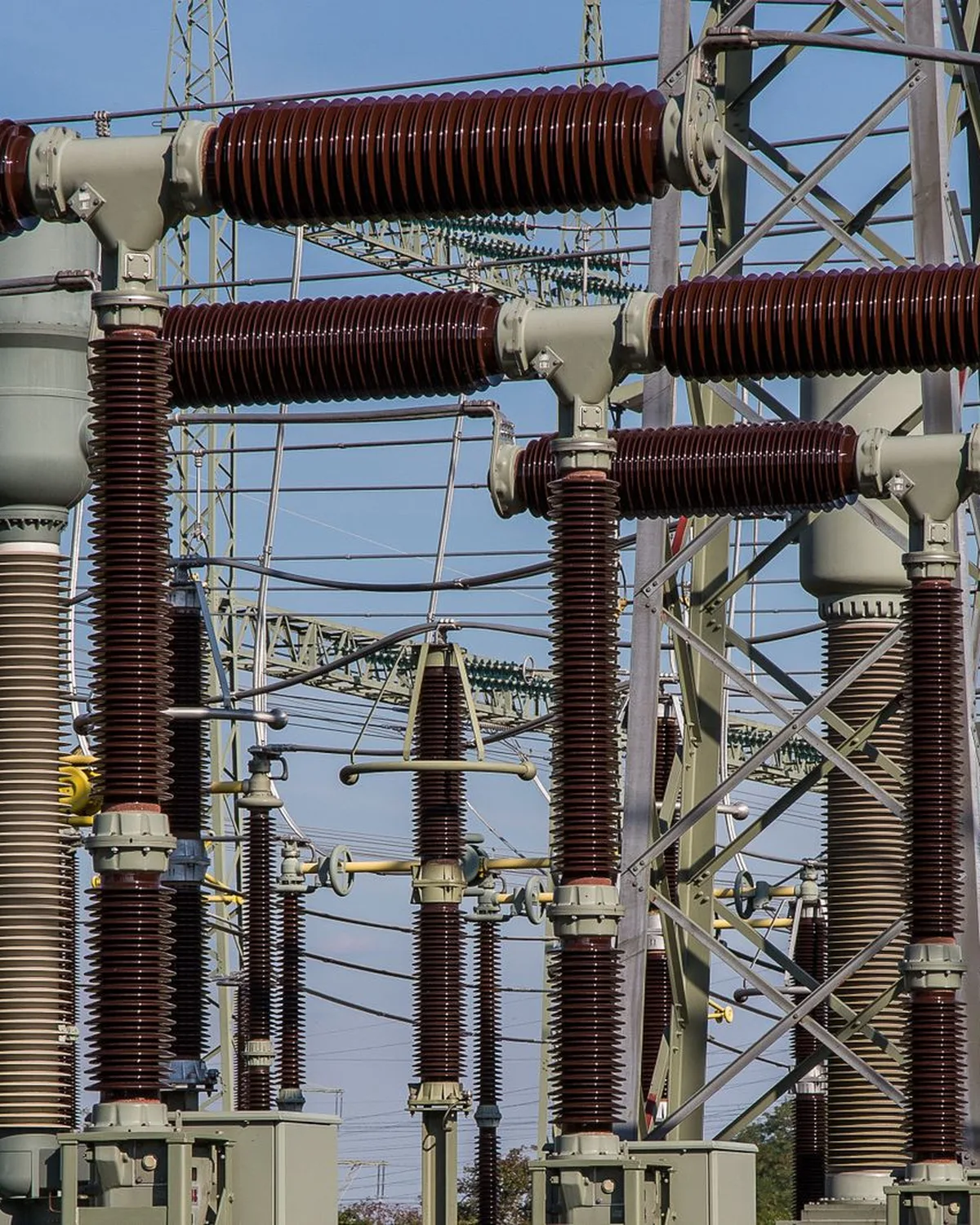

Trafo Merkezleri ve Yüksek Gerilim (YG) Sistemleri

1-170 kV Gerilim Aralığı

≤ 40 kA Kısa Devre Dayanımı

IP54+ Koruma Sınıfı

ONAN tipi soğutma

Doğal hava sirkülasyonuyla soğutulan ONAN tipi transformatörler daha düşük maliyetlidir ve fan gibi hareketli parça içermez. Anma gücü, ortam sıcaklığına ve doğal hava akışına bağlı kalır.

ONAF tipi soğutma

Zorlanmış hava soğutması eklenen ONAF tipi, aynı gövdeyle daha yüksek güç taşıyabilir. Sıcak iklim bölgelerinde veya kapalı trafo binalarında tercih edilir, ancak fan bakımı ek bir kalem olarak sürece eklenir.

Kapsamımızda Neler Var

Trafo merkezi saha etüdü ve tek hat şeması
Güç transformatörü seçimi ve boyutlandırma
YG hücre montajı ve kablo başlığı işleri
Koruma rölesi koordinasyonu ve ayar hesabı
Topraklama sistemi tasarımı ve ölçümü
Devreye alma testleri ve tutanaklandırma
Yıldırımdan korunma ve izolasyon koordinasyonu

Dyn11 bağlantılı bir trafoda ikincil gerilim, birincile göre 330 derece faz kayması taşır.

Alt Hizmetlerimiz

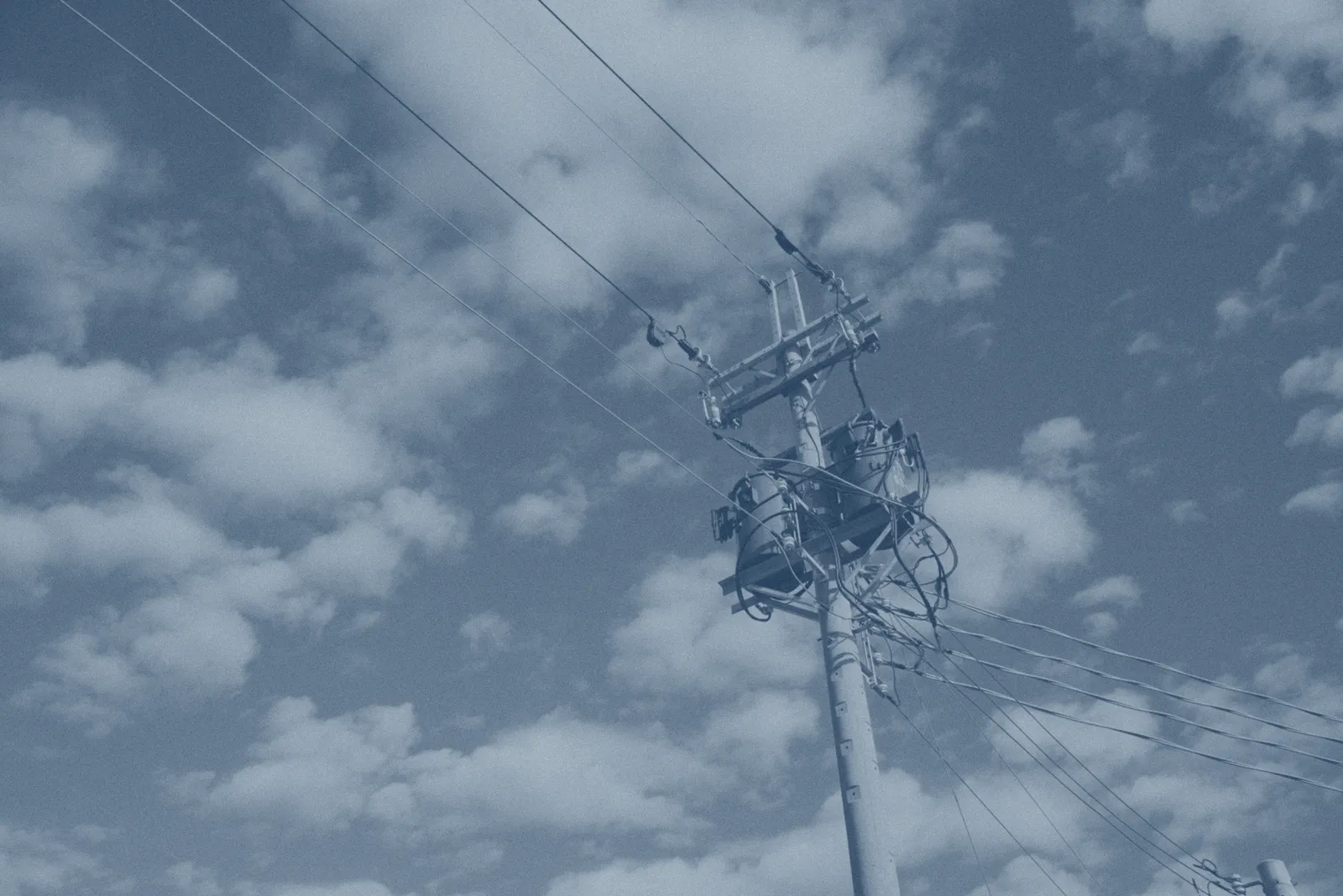

Trafo Merkezi Kurulumu

Anahtar teslim trafo merkezi projelendirme, montaj ve devreye alma.

Detaylı Bilgi →

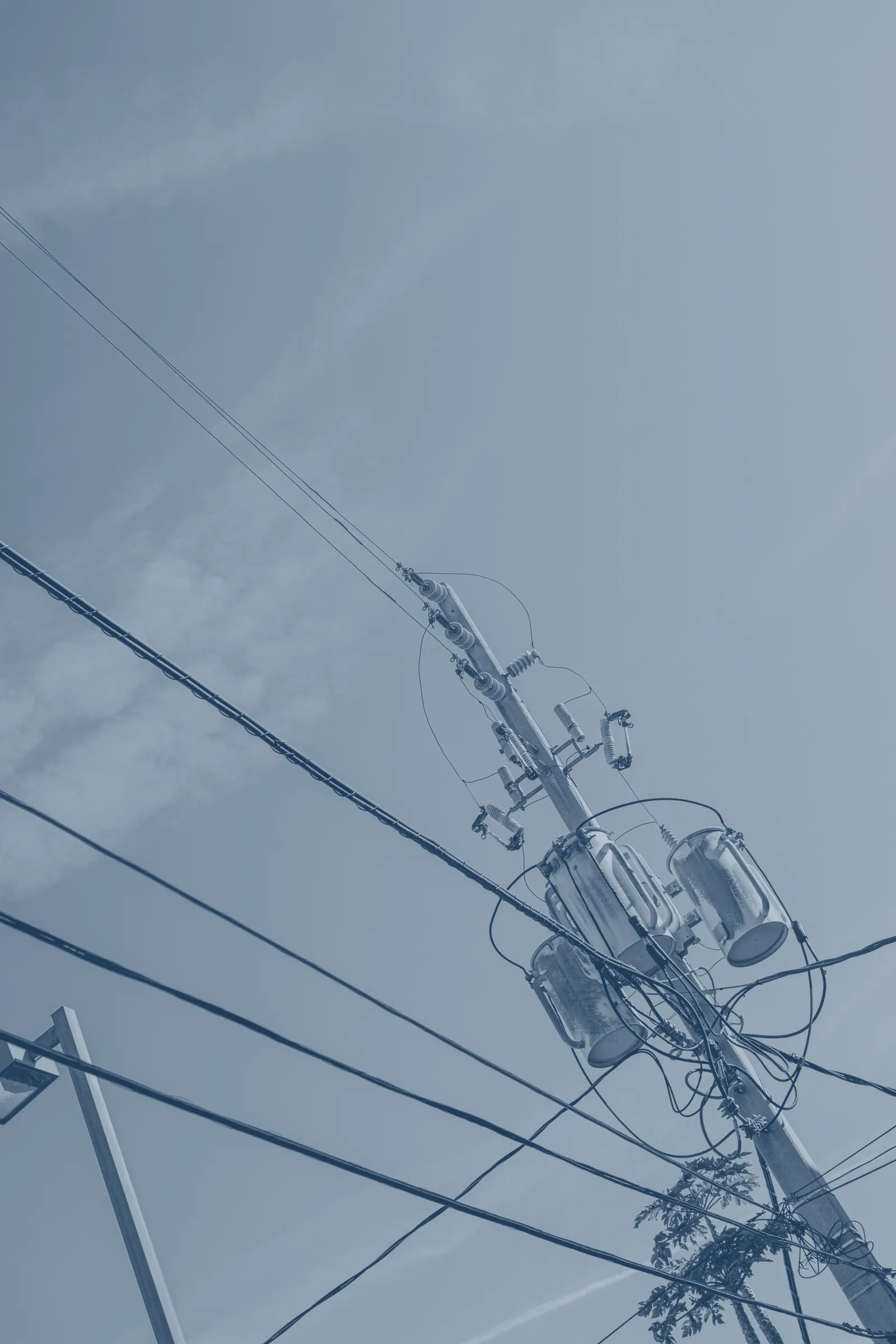

Kablo Başlıkları ve Enerji Nakil Hatları

YG ve OG kablo başlık montajı, ek yapımı ve enerji nakil hattı uygulamaları.

Detaylı Bilgi →

Uyguladığımız Standartlar

TS EN 62271 YG anahtarlama ve kumanda cihazları

TS EN 60076 Güç transformatörleri

TS EN 62305 Yıldırımdan korunma

Özellik	SF6 Gazlı	Vakumlu Kesicili	Hava İzoleli
Alan İhtiyacı	Az	Orta	Fazla
Bakım Sıklığı	Düşük	Orta	Yüksek
Tipik Kullanım	Yoğun kentsel saha	Orta ölçekli saha	Geniş açık saha

Sıkça Sorulan Sorular

Trafo merkezi kurulumu ortalama ne kadar sürer?

Gerilim seviyesine ve ekipman teslim süresine bağlı olarak değişir, saha hazırlığından devreye almaya kadar birkaç ay sürebilir.

Mevcut bir trafo merkezinin revizyonunu da yapıyor musunuz?

Evet, mevcut hücrelerin koruma röle ayarlarının güncellenmesi ve eskiyen ekipmanın değişimi de kapsamımızda.

SF6 gazlı hücre yerine vakumlu kesici önerir misiniz?

Seçim, sahanın çevresel koşullarına ve bakım politikasına göre yapılır, projeye özgü değerlendirme sunulur.

Devreye alma testleri kimin tarafından izleniyor?

Testler saha ekibimizce yürütülür, istenirse yatırımcı veya dağıtım şirketi temsilcisi test sırasında hazır bulunabilir.

Topraklama ölçümü paket içine dahil mi?

Trafo merkezi projelerinde topraklama direnci ölçümü ve raporlaması standart olarak sürecin bir parçasıdır.
